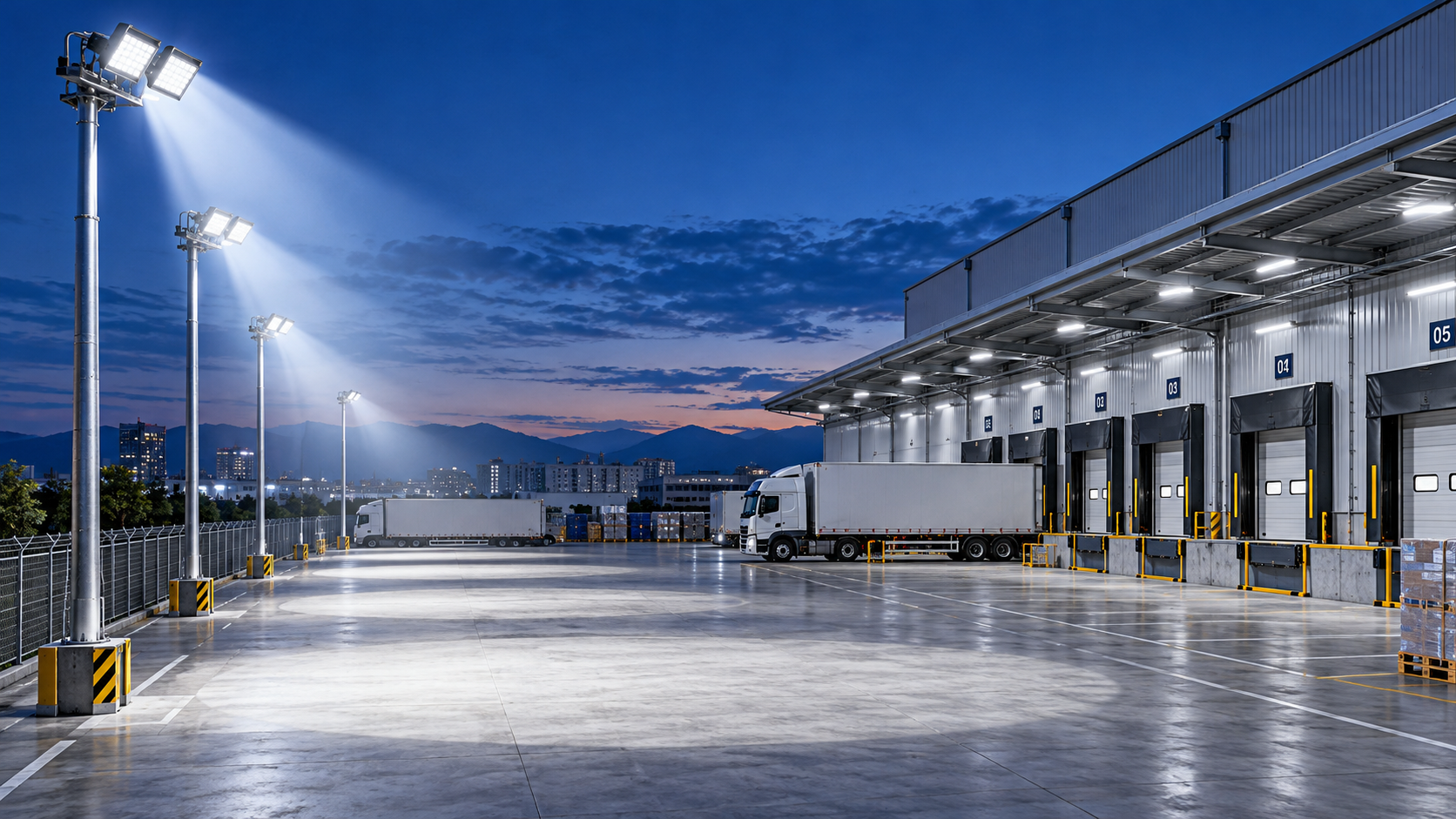

Cómo elegir el ángulo del haz para la iluminación con proyectores comerciales en patios de carga

Cómo elegir el ángulo de haz para proyectores comerciales en patios de carga

Elegir el ángulo de haz adecuado para los proyectores comerciales de un patio de carga implica equilibrar la cobertura, la visibilidad y el deslumbramiento; no basta con seleccionar la distribución más amplia. La altura de montaje, la separación entre postes, los movimientos de los vehículos y la geometría de las zonas de carga determinan dónde resulta útil la luz. Que el pavimento esté bien iluminado no significa necesariamente que un conductor pueda ver a un señalista junto a un remolque ni que un operador de montacargas pueda distinguir el borde de un muelle.

La tarea práctica consiste en comparar las distribuciones ópticas con la configuración real del patio. Primero, identifique las zonas de trabajo y las líneas de visión; luego, utilice cálculos fotométricos para determinar qué formas de haz, posiciones de orientación y configuraciones de montaje deben aprobarse.

Cartografíe las zonas de trabajo antes de comparar los ángulos de haz

Un patio de carga rara vez tiene un único requisito de iluminación. La zona de maniobra marcha atrás necesita una visibilidad adecuada a lo largo de las rutas de los vehículos; la fachada del muelle requiere prestar atención a las personas, los equipos y los cambios de nivel; y en el perímetro puede ser necesario controlar mejor la luz intrusa. Tratar estas zonas como un único rectángulo grande suele producir un brillo excesivo cerca de los postes y una visibilidad deficiente detrás de los remolques estacionados.

Antes de revisar las luminarias, marque lo siguiente en el plano:

• Los bordes de los muelles, las posiciones de estacionamiento de los remolques, las rutas de maniobra marcha atrás y los pasos peatonales.
• Los puntos de montaje disponibles, las alturas de montaje y las restricciones estructurales.
• Las marquesinas, los vehículos estacionados y otros objetos que puedan bloquear la luz.
• Las ventanas vecinas, las vías públicas y los límites en los que se debe controlar la luz intrusa.

Incluya las condiciones habituales de ocupación, no solo un plano del patio vacío. Un haz que cubra correctamente el patio antes de la llegada de los vehículos puede quedar bloqueado por la primera fila de remolques. Cambiar únicamente el ángulo de haz no resolverá el problema; quizá sea necesario utilizar otra posición de montaje o iluminación localizada para las tareas.

Qué indica realmente el valor del ángulo de haz

Por lo general, el ángulo de haz describe la anchura angular entre las direcciones en las que la intensidad luminosa cae a la mitad de su valor máximo. Consulte la definición del fabricante, especialmente al comparar el ángulo de haz, el ángulo de campo y las etiquetas de distribución. Ninguno de estos conceptos define un límite estricto más allá del cual no haya luz.

Para un haz simétrico orientado verticalmente hacia abajo sobre un terreno nivelado, puede utilizarse como referencia preliminar la siguiente relación:

Anchura nominal del haz = 2 × altura de montaje × tan(ángulo de haz ÷ 2).

Como ejemplo geométrico, a una altura de montaje de 10 m, un haz de 60° tiene una anchura nominal de unos 11,5 m, mientras que uno de 90° tiene una anchura de 20 m. Estas áreas no tienen garantizada una iluminación adecuada. Describen los límites proyectados del ángulo de haz en condiciones simplificadas, no el cumplimiento de un requisito de iluminancia.

Cuando se inclina el proyector, la huella se alarga y resulta más difícil iluminar el extremo más alejado. La iluminancia horizontal depende de la intensidad en la dirección pertinente, la distancia y el ángulo de incidencia. Por eso, elegir una óptica más amplia del catálogo no sustituye a un cálculo.

Para describir de forma significativa una óptica asimétrica también se necesita más de un ángulo. Solicite las distribuciones de intensidad horizontal y vertical, y confirme su orientación. Una distribución rectangular instalada con una rotación incorrecta puede dirigir la luz útil hacia la dimensión equivocada del patio.

Elija la distribución en función de la distancia de proyección

Conviene evaluar un haz más estrecho cuando un punto de montaje debe iluminar una zona definida y distante. Concentra la intensidad, pero puede crear una mancha de luz muy marcada y dejar una cobertura débil en las zonas circundantes. Evite resolver el problema del punto más alejado a costa de dejar irregularmente iluminada la ruta de acceso.

Una distribución más amplia puede ser adecuada para zonas abiertas cercanas donde basta con una distancia de proyección menor. El inconveniente es una menor concentración direccional y la posibilidad de que llegue más luz fuera de la zona de trabajo. En ese caso, aumentar la potencia para recuperar la iluminación a distancia puede sobreiluminar el primer plano.

Para los postes situados a lo largo del límite del patio, una óptica asimétrica de proyección hacia delante suele ser una opción razonable, ya que puede dirigir la luz hacia el interior sin depender por completo de una inclinación pronunciada de la luminaria. Aun así, debe verificarse: «asimétrica» no significa automáticamente poco deslumbramiento ni ausencia de luz hacia atrás.

Puede ser preferible combinar distintas distribuciones en lugar de utilizar una sola óptica en toda la instalación. Las zonas de acceso a los muelles, los espacios abiertos de maniobra y los pasillos laterales estrechos tienen geometrías diferentes. Estandarizar la plataforma de luminarias puede simplificar el mantenimiento sin obligar a utilizar ópticas idénticas en todas las posiciones.

Compare cálculos que revelen los puntos débiles

Solicite un archivo fotométrico IES o LDT de la luminaria, el flujo luminoso y la óptica exactos que se proponen. Un archivo de otra potencia o variante óptica puede invalidar la comparación. Confirme las coordenadas de montaje, los criterios de inclinación y los apantallamientos incluidos en el modelo.

Compare las alternativas utilizando las mismas mallas de cálculo, hipótesis de mantenimiento y condiciones de funcionamiento. De lo contrario, un resultado aparentemente mejor podría deberse simplemente a que se han utilizado parámetros más optimistas.

• Iluminancia horizontal: revise los valores mínimos y la uniformidad en las zonas de trabajo reales, no solo el promedio de toda la instalación.
• Iluminancia vertical: compruebe los planos pertinentes en los que deben ser visibles las personas, los laterales de los vehículos y los elementos del muelle.
• Deslumbramiento y líneas de visión: evalúe a los conductores que se aproximan y las posiciones de maniobra marcha atrás conforme a los criterios aplicables al proyecto y a direcciones de observación representativas.
• Efectos en los límites: revise la luz intrusa en ubicaciones sensibles y la luz ascendente según la orientación de instalación.

Establezca los criterios de aceptación según los requisitos locales aplicables y la evaluación de riesgos operativos de la instalación. No existe un único nivel de iluminancia adecuado para todos los patios de carga. Las mallas de cálculo también deben incluir los bordes de los muelles y los espacios entre haces; una malla demasiado gruesa puede ocultar precisamente los puntos débiles importantes.

Mantenga la iluminación auxiliar al margen de la decisión sobre los proyectores

Las entradas ajardinadas o las zonas peatonales junto a una instalación logística pueden justificar el uso de otra familia de luminarias. Por ejemplo, Iluminación LED para jardines y césped | GLL-TY está diseñada para jardines, parques y zonas comerciales ajardinadas, con alturas de poste indicadas de 3.5–4.5 m y una potencia nominal de 45–75 W. Su construcción galvanizada en caliente y con recubrimiento en polvo es pertinente para la exposición a la intemperie, pero no demuestra que sea adecuada para las zonas de maniobra de vehículos.

Tenga en cuenta esta distinción al revisar un paquete integral para la instalación: la iluminación paisajística puede servir a los espacios adyacentes, mientras que los proyectores del patio de carga necesitan su propia evaluación óptica. El grado de protección IP o la potencia no sustituyen a los datos de distribución verificados.

Apruebe un esquema instalable, no solo una simulación

Registre la óptica seleccionada, la dirección de orientación, la inclinación, la configuración del soporte y el apantallamiento para cada posición de montaje. Compruebe que los instaladores puedan reproducir esos ajustes y que los equipos de mantenimiento puedan restablecerlos después de una sustitución. Pequeños cambios de orientación pueden desviar un haz concentrado de la zona de trabajo prevista.

El soporte integrado de Lishida Smart Lighting para productos de exterior, controles inteligentes y soluciones basadas en proyectos es relevante en este caso: la selección óptica debe seguir coordinada con la instalación y el funcionamiento a largo plazo. Su experiencia en proyectos de gran escala en China aporta contexto a este enfoque de ejecución, aunque cada patio requiere una verificación específica del emplazamiento.

Si se propone regulación de intensidad, verifique la escena de salida reducida en lugar de dar por hecho que la evaluación a plena potencia también la cubre. Antes de la aceptación final, inspeccione los proyectores comerciales instalados con posiciones representativas de los vehículos, realice mediciones según los criterios acordados y compruebe las líneas de visión de los conductores. El ángulo de haz adecuado es el que proporciona una visibilidad útil en esas condiciones, no el que promete la mayor cobertura.
