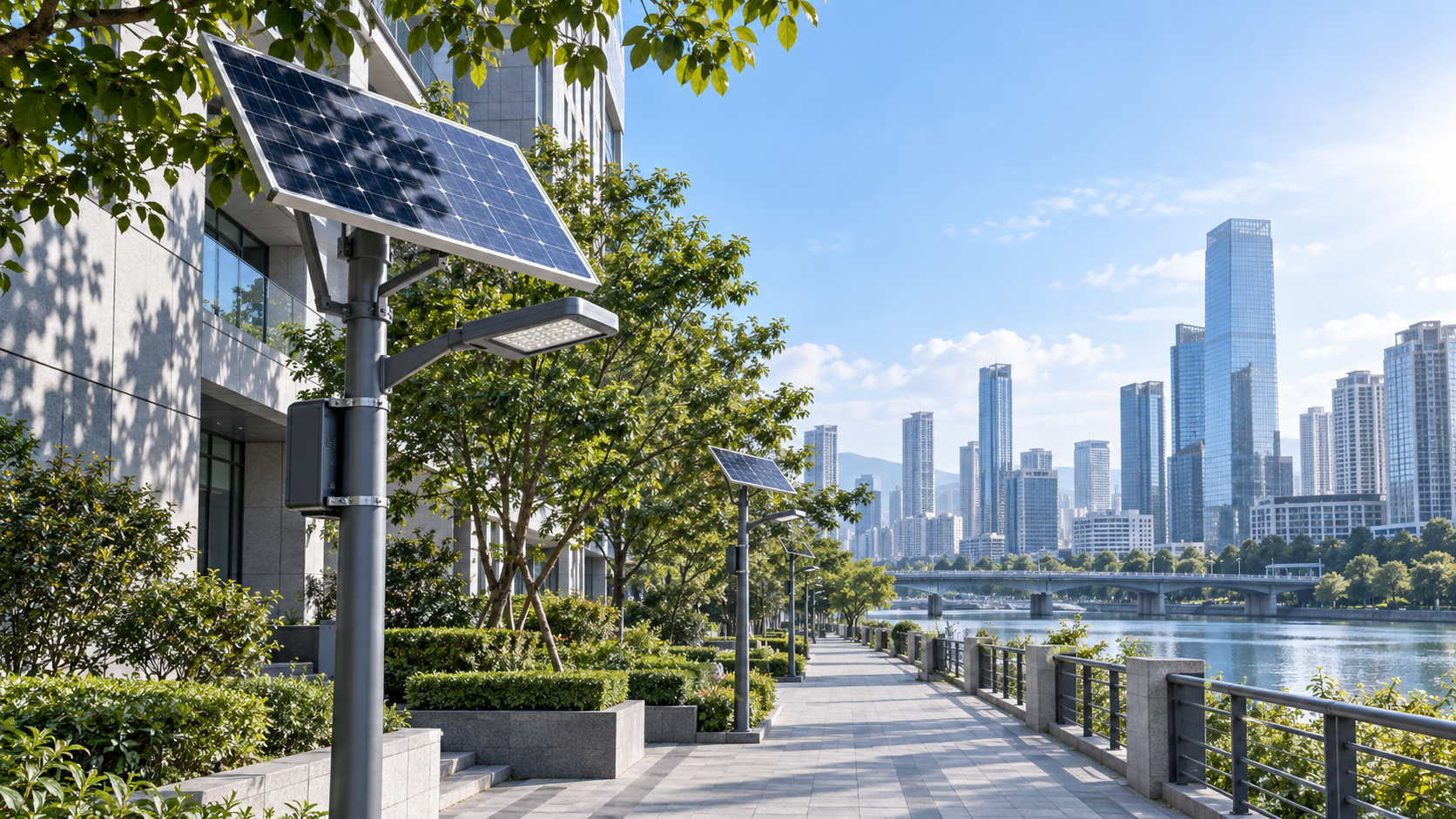

Cómo evaluar los riesgos de sombra en un proyecto de iluminación solar urbana

Evalúe el riesgo de sombreado comparando la radiación solar disponible en cada ubicación propuesta para los paneles con la energía necesaria durante la temporada de funcionamiento más exigente. Tener una vista despejada del sol al mediodía no es evidencia suficiente: los edificios pueden eliminar valiosas horas de carga, los árboles cambian a lo largo del año y el invierno combina períodos de carga más cortos con horarios de iluminación más largos. En un proyecto de iluminación solar urbana, la evaluación debe proporcionar un balance energético específico para cada ubicación y una decisión clara sobre la colocación de los paneles, el dimensionamiento de los equipos o una fuente de alimentación alternativa.

Determine la demanda de iluminación antes de evaluar el emplazamiento

Comience con el perfil de funcionamiento nocturno previsto. Registre la potencia de las luminarias en cada nivel de regulación, la duración de cada período y el consumo de los controladores, los equipos de comunicación y los sensores. Si la detección de movimiento aumenta la potencia de iluminación, incluya una estimación realista de las activaciones repetidas. Una ruta peatonal concurrida puede permanecer mucho más tiempo a plena potencia de lo que sugiere el programa de control inicial.

La demanda energética nocturna equivale a la suma de la potencia multiplicada por el tiempo de funcionamiento en todos los períodos programados, más el consumo auxiliar. Mantenga coherentes los límites del cálculo: la energía medida en la batería debe incluir las pérdidas posteriores que no se contemplan en un cálculo basado únicamente en la potencia de los LED.

Defina al mismo tiempo los niveles de iluminación requeridos y los cambios de control permitidos. El ahorro energético obtenido mediante la regulación solo es útil si la iluminación resultante sigue siendo adecuada para la ruta. De lo contrario, un diseño solar aparentemente equilibrado simplemente traslada el déficit a un menor rendimiento nocturno.

Cartografíe los obstáculos desde la ubicación real del panel

Inspeccione cada ubicación candidata a la altura, orientación e inclinación previstas para el panel. Las fotografías tomadas a nivel del suelo pueden dar una idea errónea de la visibilidad desde encima de un muro o por debajo de la copa de un árbol. Registre la dirección, la altura y la distancia de edificios, balcones, parapetos, letreros, árboles y estructuras de iluminación cercanas. Incluya los obstáculos de la propia instalación propuesta, como soportes o una luminaria ubicada encima del panel.

Un levantamiento del horizonte o una imagen hemisférica calibrada, combinados con un software de trayectoria solar, permiten determinar cuándo cada obstáculo se cruza con el sol. Verifique la precisión de las coordenadas y la orientación; una referencia norte incorrecta desplaza los períodos de sombra previstos. También es necesario tener cuidado al inspeccionar cerca de estructuras de acero, ya que pueden distorsionar las lecturas de la brújula magnética.

Para un obstáculo sencillo en terreno llano, su ángulo de elevación se puede estimar calculando el arco tangente de su altura por encima del panel dividida por la distancia horizontal. Esto permite una evaluación preliminar, pero las líneas de techos complejas y las copas de los árboles requieren un contorno más detallado. Un edificio bloquea la luz solar directa solo cuando el sol queda detrás tanto de su extensión horizontal como de su altura aparente.

Superponga las trayectorias solares estacionales al contorno de los obstáculos. Examine el período de menor altura solar y los meses en que las condiciones locales de nubosidad reducen la disponibilidad de energía solar. El invierno suele ser la época más restrictiva, pero en otros lugares la temporada nublada o lluviosa puede ser determinante para el diseño. Utilice una geometría solar adecuada a la ubicación, en lugar de suponer que una disposición orientada al sur es apropiada para todos los hemisferios o latitudes.

Distinga entre la pérdida de luz solar y la pérdida de producción eléctrica

La duración de las sombras por sí sola no permite cuantificar la penalización energética. Perder una hora de luz solar intensa sobre el panel tiene un efecto distinto al de perder una hora cerca del amanecer. Utilice datos horarios de recursos solares y la geometría propuesta para los paneles para ponderar cada intervalo de sombra. Los totales anuales de irradiación ocultan déficits estacionales breves que son importantes para una luminaria con alimentación independiente.

Separe la luz solar directa de la radiación difusa del cielo. Un panel situado detrás de un edificio todavía puede recibir luz difusa, aunque un cañón urbano estrecho también limita su campo de visión del cielo. Considerar que todo intervalo de sombra implica una generación nula exagera las pérdidas; suponer que la luz difusa compensa el obstáculo las subestima.

El sombreado parcial también tiene efectos eléctricos. Una sombra estrecha sobre determinadas celdas puede reducir la potencia de salida más de lo que correspondería a la proporción de la superficie del panel cubierta. El resultado depende de las interconexiones de las celdas, la disposición de los diodos de bypass y el comportamiento del controlador. Solicite la disposición real del módulo y la información pertinente sobre el sombreado antes de aceptar una estimación basada únicamente en la superficie sombreada. Un controlador MPPT no puede recuperar la luz solar que no llega a las celdas.

Los árboles requieren un análisis distinto al de las estructuras sólidas. Registre la especie, si puede identificarse, la densidad de la copa, la presencia estacional de hojas y el crecimiento previsto. La pérdida de hojas mejora la exposición en invierno solo en el caso de las especies caducifolias, y las ramas desnudas también proyectan sombras. Base la evaluación en una estimación realista del crecimiento futuro de la copa; cualquier dependencia de la poda debe contar con un acuerdo de mantenimiento.

Analice la secuencia de días más desfavorable

Calcule la energía que llega a la batería después de tener en cuenta el sombreado, los efectos de la temperatura de los módulos y las pérdidas del cableado y del controlador. A continuación, simule la carga y descarga de la batería a lo largo de días consecutivos según el programa de iluminación. Incluya los límites de temperatura de la batería y la capacidad utilizable prevista para la antigüedad de diseño seleccionada. La capacidad nominal por sí sola sobrestima la energía disponible cuando los límites de reserva o las condiciones de funcionamiento restringen la descarga.

Un balance energético mensual resulta útil para una evaluación preliminar, pero no permite detectar todos los patrones de fallo. Varios días con poca radiación seguidos de un día de recuperación con mucho sombreado pueden dejar la batería descargada, aunque el total mensual de generación parezca suficiente. Cuando estén disponibles, utilice datos meteorológicos de series temporales y documente si representan condiciones típicas o una secuencia más exigente.

La autonomía de la batería y la capacidad de recarga deben evaluarse conjuntamente. Un mayor almacenamiento retrasa el agotamiento, pero no corrige un déficit de generación persistente. Después de un episodio de carga baja, el conjunto de paneles debe producir suficiente excedente para cubrir el siguiente ciclo de iluminación y recargar la batería. Evalúe explícitamente ese período de recuperación.

Mantenga las cargas no relacionadas fuera del cálculo del alumbrado público solar, salvo que realmente compartan su fuente de alimentación. Por ejemplo, una instalación emblemática que utilice elProyector LED Beam Projector, modelo GSTYD001, incorpora una carga nominal de 420W con una entrada de CA especificada de 110V–240V. Incluir dicha iluminación arquitectónica requeriría una evaluación independiente de la conversión de alimentación y las horas de funcionamiento; su demanda no se puede incluir en la asignación estándar de una luminaria solar.

Elija cambios que aborden el origen del déficit

La reubicación suele ser la primera opción que conviene evaluar. Trasladar un panel fuera de la sombra de un tejado o de la copa de un árbol puede mejorar la carga sin aumentar la capacidad de almacenamiento. Cuando la posición de la luminaria esté determinada por los requisitos de iluminación, ubicar el panel solar por separado puede conservar la distribución lumínica prevista. Antes de aceptar esa disposición, tenga en cuenta la longitud del cable, la caída de tensión, la protección física y el acceso para el mantenimiento.

Aumentar la altura de montaje solo ayuda si la nueva geometría permite superar el obstáculo. También modifica las cargas de viento, los requisitos estructurales y las condiciones de acceso. Un ligero aumento de altura junto a un edificio alto puede añadir complejidad y recuperar muy poca luz solar.

Un panel de mayor tamaño resulta útil cuando queda suficiente exposición para generar la energía necesaria. Confirme que sus dimensiones, cargas de montaje, características de tensión e intensidad de corriente sean compatibles con la estructura y el controlador de carga. Si la ventana de carga disponible está muy limitada, aumentar la superficie del panel puede seguir sin proporcionar una capacidad de recuperación suficiente.

Los cambios de control deben ajustarse a los requisitos de iluminación definidos anteriormente. La regulación programada, la respuesta a la ocupación y los modos de carga baja producen comportamientos nocturnos distintos. Modele explícitamente dichos comportamientos. Cuando no se pueda mantener un nivel de iluminación aceptable con el recurso solar disponible, evalúe un conjunto remoto de paneles, la alimentación de red o una solución híbrida antes de definir las especificaciones de los equipos.

Incorpore la evaluación a la instalación y la aceptación

Añada los resultados del análisis de sombreado a los planos de instalación. Registre las coordenadas del panel, la altura de montaje, la orientación, la inclinación, las hipótesis sobre los obstáculos, el programa de funcionamiento y la revisión del modelo energético. Identifique las ubicaciones donde pequeños cambios durante la instalación podrían situar el panel en una zona de sombra. De lo contrario, los ajustes habituales para evitar servicios enterrados o mobiliario urbano pueden invalidar una evaluación que, por lo demás, sería sólida.

Antes de la entrega, compare las posiciones instaladas con la geometría inspeccionada y revise la energía de carga, las tendencias del estado de la batería y el funcionamiento nocturno en condiciones representativas. Un breve período soleado durante la puesta en marcha confirma el funcionamiento básico, pero aporta pocas pruebas de que el sistema sea adecuado en todas las estaciones. Conserve una imagen de referencia del horizonte y los datos de funcionamiento para poder investigar cualquier disminución posterior de la carga en relación con el crecimiento de los árboles, nuevas construcciones, suciedad en las superficies o fallos de los equipos.
