Un rango de regulación declarado dice poco sobre el rendimiento real en carretera. Verifíquelo mediante el flujo luminoso medido, la potencia de entrada, el parpadeo y la respuesta completa del sistema de control.
Para los evaluadores técnicos, un fabricante de alumbrado público inteligente debe aportar pruebas reproducibles de la combinación propuesta de luminaria, driver, firmware y controlador antes de la aprobación de la compra.
La cuestión central es si la regulación se mantiene estable y predecible, y si es compatible con los requisitos de iluminación vial en distintas condiciones de funcionamiento, incluidos los fallos de comunicación y la restauración del suministro eléctrico.
Esta guía explica qué pruebas solicitar, cómo reproducir ensayos relevantes y cómo convertir las promesas generales de los proveedores en criterios medibles de aceptación del proyecto.

Empiece por distinguir entre la orden de control y el resultado físico. Una orden del uno por ciento no produce necesariamente el uno por ciento del flujo luminoso total de la luminaria.
Pregunte si el mínimo indicado se refiere al nivel de consigna, a la corriente de salida del driver, al flujo luminoso medido o a la potencia eléctrica de entrada. Estas magnitudes están relacionadas, pero no son equivalentes.
Determine también si el rango incluye regulación continua, pasos discretos o la función de regulación hasta el apagado. Una luminaria que se apaga por debajo del diez por ciento tiene una capacidad distinta.
Solicite al proveedor que indique la curva de regulación, la salida mínima estable, el comportamiento durante las transiciones y las condiciones de medición. Anote las restricciones asociadas a determinados drivers o controladores.
Una afirmación útil sería: «salida medida estable hasta el cinco por ciento de la salida máxima estabilizada en condiciones especificadas», respaldada por un método de ensayo documentado.
Solicite informes que identifiquen el modelo exacto de luminaria, el modelo de driver, el controlador, las versiones de firmware, las condiciones de alimentación, la temperatura ambiente y los equipos de medición. Las descripciones generales de una familia de productos en un folleto no son suficientes.
Pida los valores brutos junto con los gráficos. Para cada punto de ensayo, obtenga el valor de consigna, la salida luminosa medida, la potencia de entrada en vatios, el factor de potencia y el tiempo de estabilización.
Los informes fotométricos a plena potencia establecen el rendimiento de referencia, pero no pueden demostrar por sí solos todo el rango de regulación. Confirme qué puntos de funcionamiento con salida reducida se midieron y documentaron realmente.
Compruebe si se ensayaron luminarias completas o solo drivers. Las mediciones del driver por sí solas no permiten establecer la salida luminosa de la luminaria, su comportamiento térmico ni su compatibilidad con los controles propuestos.
Si se presentan informes independientes, verifique que el alcance de acreditación del laboratorio sea pertinente y que la muestra esté identificada. El logotipo de un laboratorio acreditado no demuestra que todas las afirmaciones estén cubiertas.
Fije la configuración ensayada en las especificaciones de compra. Cualquier sustitución propuesta del driver o cambio de firmware debe dar lugar a una evaluación de la necesidad de repetir las pruebas.
Utilice muestras representativas de la producción y los equipos de control propuestos. Acuerde el muestreo de las configuraciones y los lotes de fabricación pertinentes, y amplíe las comprobaciones cuando la variación de los componentes suponga un riesgo.

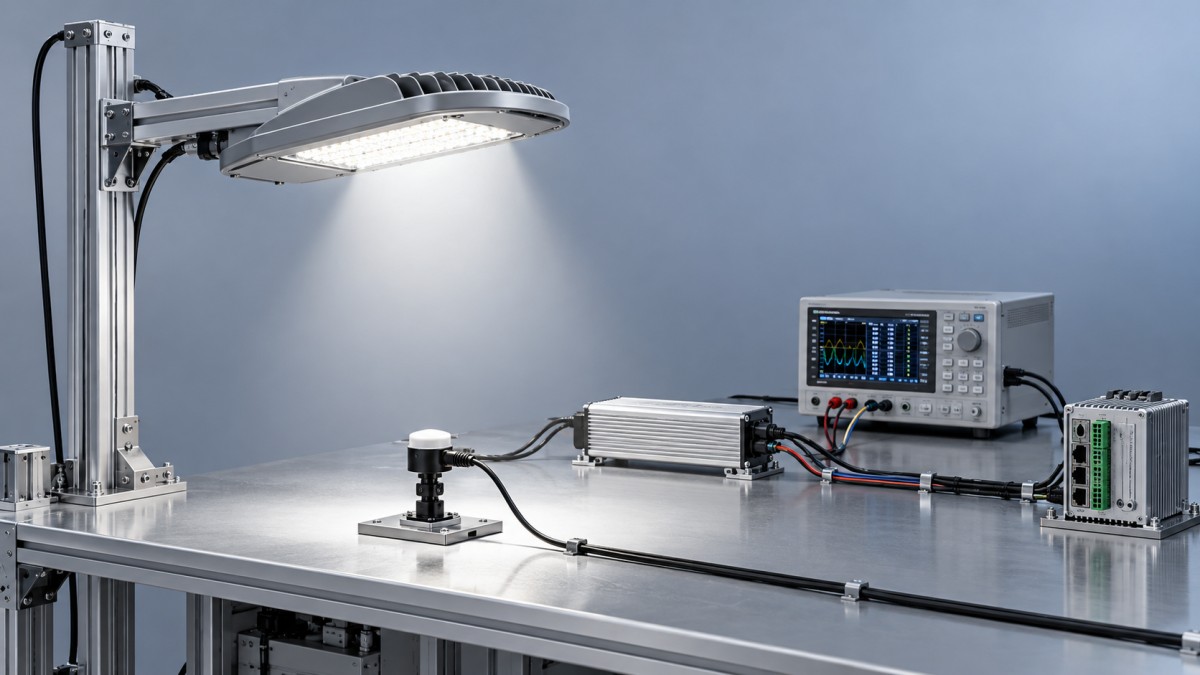

Haga funcionar cada muestra con las condiciones de alimentación nominales y deje que se estabilice térmicamente antes de establecer la referencia de salida máxima. Registre las condiciones ambientales y el criterio de estabilización utilizado.
Para verificar las afirmaciones sobre porcentajes de salida, mida el flujo luminoso con equipos de laboratorio adecuados. Un sensor de iluminancia fijo puede servir para realizar comparaciones si se mantienen controladas la geometría y las condiciones.
Sin embargo, una sola lectura de iluminancia no permite establecer el flujo luminoso total ni la uniformidad vial. Documente exactamente qué demuestra cada medición antes de interpretar los porcentajes resultantes.
Pruebe niveles descendentes y ascendentes, incluida la salida máxima, los ajustes habituales programados, el mínimo declarado y los puntos intermedios próximos a cualquier inestabilidad sospechada o cambio repentino de salida.
Repita la secuencia para detectar histéresis, transiciones inconsistentes o deriva. Incluya el rango de tensión de alimentación especificado para el proyecto y las condiciones de temperatura pertinentes cuando las instalaciones de ensayo lo permitan.
Calcule la salida luminosa relativa dividiendo la salida medida estabilizada en cada ajuste por la referencia de salida máxima. Calcule por separado la potencia de entrada relativa utilizando los vatios medidos.
Compare estas curvas en lugar de suponer que coinciden. Debido al consumo fijo de los componentes electrónicos, reducir a la mitad la salida luminosa generalmente no reduce a la mitad la potencia eléctrica total de entrada.
Para proyectar el ahorro, aplique los vatios medidos al horario de funcionamiento real. Incluya el consumo del controlador y los equipos de red pertinentes dentro de los límites del sistema establecidos para la comparación.
La inestabilidad a baja potencia puede manifestarse como pulsaciones, apagados intermitentes, arranques retardados o diferencias entre unidades nominalmente idénticas. Observe el funcionamiento después de la estabilización y durante cambios de nivel repetidos.
Mida la modulación temporal de la luz con equipos adecuados y mediante un método declarado. Cuando corresponda, informe PstLM y SVM, y confirme que sean aplicables a los requisitos del proyecto.
La cámara de un teléfono puede revelar bandas sospechosas, pero los ajustes de la cámara y el obturador rodante afectan a los resultados. Considere las grabaciones como pruebas de diagnóstico, no como mediciones de conformidad.
Solicite mediciones a plena potencia, con los ajustes nocturnos habituales y en el mínimo declarado. Un resultado de parpadeo a plena potencia no demuestra el rendimiento en todo el rango de regulación.
En zonas con vehículos o maquinaria en movimiento, evalúe los artefactos temporales en función de los riesgos de la aplicación. Acuerde las métricas y los límites de aceptación antes de evaluar los resultados del proveedor.
Compruebe también la uniformidad del color cuando sea pertinente, el ruido audible y la fiabilidad del rearranque con ajustes bajos. Registre si los problemas afectan a muestras individuales o se repiten en toda la configuración.
El rendimiento en banco de pruebas no demuestra el rendimiento del sistema. Envíe órdenes a través de la plataforma de gestión, la pasarela, la red, el controlador de la luminaria y el driver propuestos, utilizando la configuración prevista para el proyecto.
Verifique la interfaz de control exacta y las funciones admitidas. Los sistemas DALI, 0–10 V e inalámbricos requieren comprobaciones distintas; la denominación de un protocolo no garantiza por sí sola la interoperabilidad.
En las interfaces analógicas, confirme la polaridad de la señal, el comportamiento de la tensión y la compatibilidad con la función de regulación hasta el apagado. En los sistemas digitales, verifique el direccionamiento, los ajustes de curva, las órdenes admitidas y la compatibilidad pertinente entre dispositivos.
Pruebe las órdenes individuales, las órdenes de grupo, los cambios programados y las anulaciones. Mida el tiempo de respuesta y confirme la salida luminosa física en lugar de confiar únicamente en las confirmaciones del panel de control.
Interrumpa las comunicaciones y restablezca el suministro eléctrico deliberadamente y en condiciones controladas. Compruebe la salida de reserva, la conservación de los horarios, la sincronización del reloj y el comportamiento de recuperación según los requisitos operativos del proyecto.
Especifique si los horarios se ejecutan localmente o dependen de la conectividad a la nube. Esta diferencia determina qué ocurre durante las interrupciones de red y cómo se debe probar la recuperación.
Utilice un proyecto piloto representativo sobre el terreno para evaluar la cobertura, la ejecución de órdenes y la sincronización entre varias luminarias. Una demostración satisfactoria con un solo dispositivo no puede validar una instalación completa.
Establezca los criterios de aceptación en función del horario de funcionamiento y de los requisitos aplicables de iluminación vial. Un ajuste mínimo técnicamente estable puede seguir proporcionando una visibilidad insuficiente para el lugar.
Compruebe el rendimiento de iluminación mantenida en cada nivel de funcionamiento propuesto, incluidos los requisitos pertinentes de iluminancia o luminancia, uniformidad y deslumbramiento. Evalúe el funcionamiento adaptativo de acuerdo con las normas locales aplicables.
Fije las tolerancias antes de las pruebas y tenga en cuenta la incertidumbre de medición. El siguiente marco indica qué especificar; los límites numéricos deben corresponder a los requisitos reales del proyecto.
Los proyectos urbanos pueden combinar alumbrado vial con efectos arquitectónicos o proyecciones. Establezca criterios de rendimiento propios para cada subsistema y, al mismo tiempo, pruebe las dependencias de programación compartidas.
Por ejemplo, elproyector para aplicaciones de ingeniería láser JGTYD-011 indica 8,000 lúmenes ISO y conectividad LAN, RS232 y HDBaseT para instalaciones visuales a gran escala.
Estas especificaciones no demuestran la capacidad de regulación del alumbrado público ni la compatibilidad con una plataforma compartida. Verifique por separado los controles de proyección y confirme la protección ambiental y la idoneidad de la instalación para el lugar.
Apruebe a un fabricante de alumbrado público inteligente cuando las mediciones documentadas, las demostraciones reproducibles y los resultados de campo respalden la configuración propuesta y demuestren que cumple los criterios de aceptación acordados para su proyecto.
El alcance integrado de Lishida Smart Lighting en productos, sistemas de control y asistencia para proyectos ofrece una base práctica para solicitar documentación técnica coordinada sobre la selección de equipos, la integración del sistema y la puesta en marcha.
Exija que esa documentación identifique los detalles de la configuración, el rendimiento medido y el comportamiento de recuperación. Esto proporciona a los evaluadores una base defendible para tomar decisiones y a los contratistas un punto de referencia claro para la puesta en marcha.
