Planificación integrada de postes inteligentes: alimentación eléctrica, conectividad y acceso para mantenimiento

Planificación integrada de postes inteligentes: energía, conectividad y acceso para mantenimiento

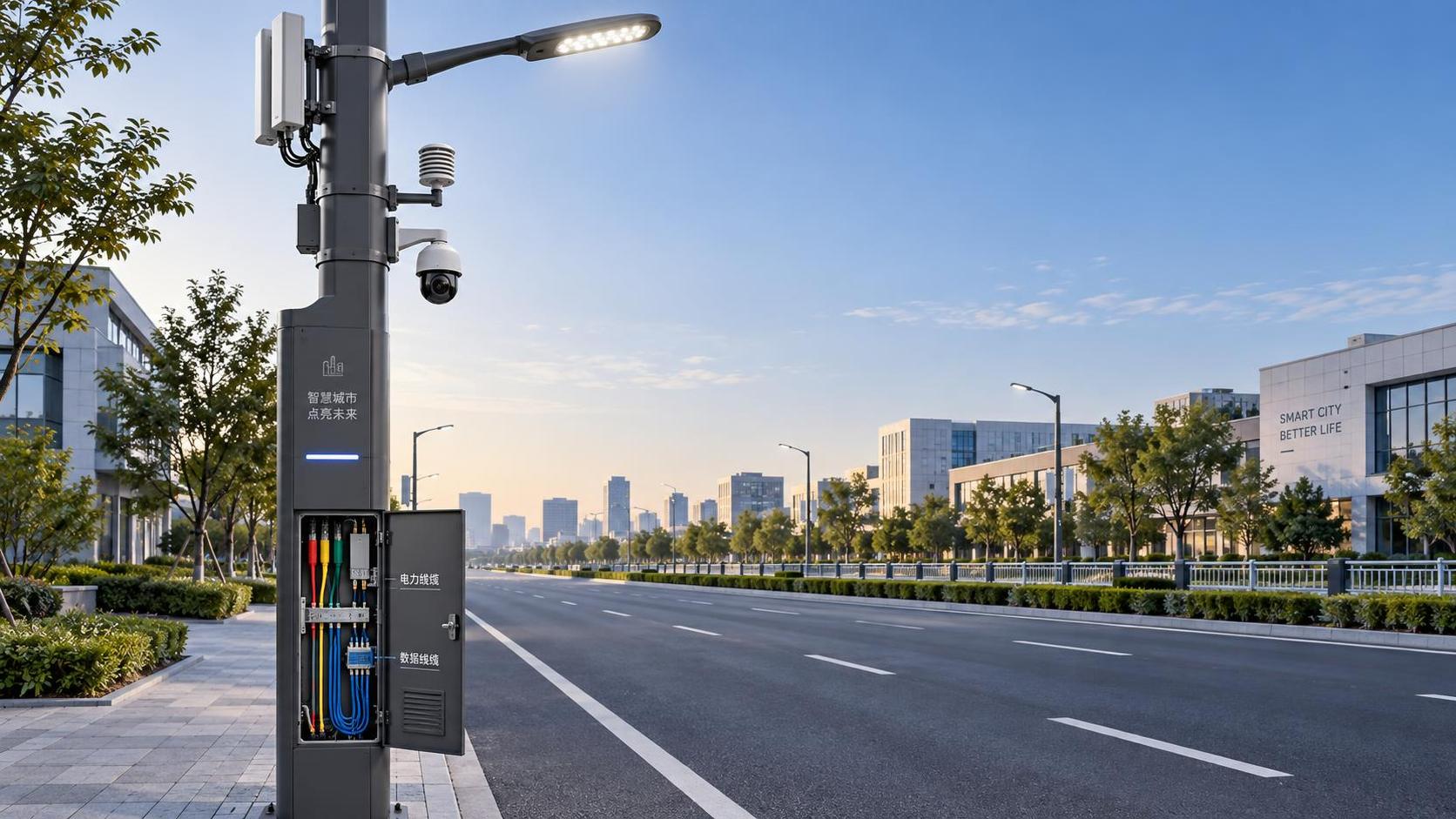

Un poste inteligente integrado suele presentarse como una parte visible de un programa de ciudad inteligente: una estructura que alberga iluminación vial, equipos de comunicación, cámaras, sensores, dispositivos de megafonía u otros servicios urbanos. Sin embargo, para los gestores de proyectos, el trabajo difícil rara vez consiste en la lista de dispositivos. Consiste en coordinar las cargas estructurales, la distribución eléctrica, las rutas de datos, las disposiciones de acceso y la responsabilidad a largo plazo antes de que las obras civiles y las adquisiciones fijen el proyecto en un diseño inflexible.

La iluminación exterior sigue siendo la base de muchas instalaciones. Funciona todas las noches, requiere una alimentación eléctrica fiable y determina la altura, el alcance, la orientación y el espaciado del poste. Una vez que se añaden otras funciones, el poste pasa a ser una pequeña pieza de infraestructura y no simplemente un soporte de iluminación. La planificación temprana evita que una solución aparentemente compacta genere armarios saturados, tendido de cables difícil, componentes inaccesibles o limitaciones de capacidad que solo se manifiestan tras la puesta en servicio.

Comience con una jerarquía funcional, no con una lista de dispositivos deseados

Un ejercicio práctico de planificación comienza separando las funciones esenciales de las funciones opcionales o futuras. La iluminación de vías puede ser esencial desde el primer día. Una cámara, un sensor ambiental, un nodo Wi-Fi, un punto de llamada de emergencia o una pantalla pueden depender del emplazamiento, los requisitos de la autoridad local, el operador de red y el presupuesto operativo. Considerar obligatorio cada posible elemento adicional puede dar lugar a postes sobredimensionados y armarios complejos, costosos de instalar y aun así incómodos de mantener.

El equipo del proyecto debe definir qué equipos deben seguir operativos durante un fallo de comunicaciones, qué cargas necesitan alimentación de respaldo y qué dispositivos pueden añadirse posteriormente. Por lo general, la iluminación debe disponer de un modo de funcionamiento local seguro incluso cuando no esté disponible una plataforma de control central. Esta distinción afecta a la selección del controlador, la segmentación de circuitos, el espacio del armario y el nivel de resiliencia previsto para la arquitectura de comunicaciones.

También modifica el proceso de aprobación. Un poste en un corredor de tráfico puede involucrar a autoridades viales, empresas de servicios públicos, diseñadores de iluminación, ingenieros civiles, equipos de telecomunicaciones y contratistas de mantenimiento. Sus requisitos no siempre están alineados. Un equipo de comunicaciones puede favorecer una mayor elevación de la antena; un ingeniero estructural debe considerar el área expuesta al viento y la carga excéntrica; un equipo de mantenimiento necesita equipos accesibles sin cierres excesivos de carriles. Estas cuestiones son más fáciles de resolver en los planos que después de hormigonar las cimentaciones.

La capacidad eléctrica debe incluir la siguiente etapa

La planificación de la alimentación para un poste inteligente integrado debe ir más allá de la potencia nominal de la luminaria. El cuadro de cargas debe incluir los equipos de control, el hardware de red, los dispositivos auxiliares, la refrigeración o ventilación interna cuando corresponda y un margen realista para la expansión prevista. Un poste puede disponer de suficiente alimentación de entrada y, aun así, carecer de espacio útil para terminales, dispositivos de protección, capacidad de cableado o espacio físico para un dispositivo adicional.

La coordinación de protecciones merece la misma atención. Los circuitos de iluminación, los circuitos auxiliares de baja tensión y los equipos de comunicaciones sensibles pueden requerir disposiciones de protección diferentes. La protección contra sobretensiones, la puesta a tierra, el aislamiento y la separación de cables deben diseñarse de acuerdo con las normativas eléctricas locales aplicables y los requisitos de los fabricantes de los equipos. En ubicaciones expuestas junto a carreteras y en espacios públicos, las medidas de puesta a tierra y protección contra sobretensiones no deben tratarse como accesorios menores; influyen tanto en la fiabilidad de los equipos como en la seguridad del servicio.

La calidad de la energía puede convertirse en un aspecto pasado por alto cuando se controlan muchos postes simultáneamente. Los programas de regulación, los eventos de conmutación y los controladores electrónicos conectados deben revisarse a nivel de alimentador, especialmente cuando un proyecto incluye un gran número de luminarias. El diseñador eléctrico responsable debe confirmar las condiciones de tensión, las especificaciones de los dispositivos de protección, el dimensionamiento de los conductores, la protección contra fallos y el método previsto para aislar un poste individual sin interrumpir innecesariamente la iluminación adyacente.

La conectividad es una decisión de infraestructura

Los controles inteligentes pueden comunicarse mediante diversas arquitecturas, incluidas redes cableadas, conexiones celulares, sistemas de malla basados en radio o combinaciones de estos. Ningún método es automáticamente adecuado para todas las vías o distritos urbanos. La elección debe reflejar la cobertura, el ancho de banda, las necesidades de latencia, las responsabilidades de ciberseguridad, los costes continuos de suscripción y la organización que operará la red tras la entrega.

Para la supervisión básica de iluminación y la regulación, el tráfico de datos puede ser moderado, pero la ruta de comunicaciones sigue necesitando condiciones de señal fiables y un proceso claro de puesta en servicio. La incorporación de cámaras u otros dispositivos de alto volumen de datos cambia el planteamiento. La capacidad de red, las rutas de backhaul, la gobernanza de datos, el calor dentro del armario y la propiedad de los equipos pueden adquirir más importancia que el propio control de iluminación. Un gestor de proyecto debe preguntar si cada dispositivo propuesto para montaje en poste cuenta con una fuente de alimentación definida, una ruta de datos, una dirección IP o identidad de red cuando sea necesario, y una parte responsable de su mantenimiento.

La separación física dentro del poste también es importante. Los cables de alimentación y datos necesitan rutas ordenadas, segregación adecuada cuando se requiera, puntos de entrada protegidos y radio de curvatura suficiente. Un esquema limpio no basta si los instaladores no pueden tender, terminar, probar o sustituir cables a través de las aberturas de acceso reales. Esta es una de las razones por las que resulta valiosa una revisión del diseño interno a tamaño real antes de iniciar la producción.

La estructura debe diseñarse para más que la altura

Añadir equipos a un poste de iluminación modifica la carga de viento, la distribución del peso, el comportamiento ante vibraciones y el acceso para mantenimiento. La evaluación estructural debe considerar la configuración completa: luminarias, soportes, conjuntos de antenas, cámaras, pancartas si están permitidas y cualquier posición de montaje reservada para el futuro. Un dispositivo aparentemente pequeño puede introducir un área proyectada significativa frente al viento. Por lo tanto, las cimentaciones, los pernos de anclaje, las placas base y la geometría del poste deben evaluarse como un único sistema, utilizando condiciones de diseño específicas del emplazamiento y los requisitos estructurales aplicables.

El material y la protección anticorrosiva deben adecuarse al entorno de exposición. El aire costero, las zonas industriales, las sales de deshielo, el agua estancada y la alta humedad pueden influir en el enfoque de protección necesario. Para aplicaciones convencionales de alumbrado vial, un poste de acero Q235 con galvanizado en caliente y recubrimiento en polvo puede proporcionar un punto de partida robusto cuando el diseño se adapta al entorno del proyecto y al cálculo estructural. Lo importante no es elegir una descripción de recubrimiento de forma aislada, sino confirmar el drenaje, el detalle de la puerta de acceso, el sellado de las entradas de cable y el método de reparación de cualquier daño durante el transporte o la instalación.

Un proyecto puede, por ejemplo, considerar una configuración de alumbrado vial de 8–14 m comoIluminación vial moderna｜MSL-HCH como parte de una estrategia más amplia para postes. Su espesor de poste indicado de 4–8 mm, acabado galvanizado en caliente y con recubrimiento en polvo, y clasificación de resistencia al viento de al menos 150 km/h proporcionan parámetros para la discusión técnica inicial. No sustituyen una revisión estructural específica del proyecto, ya que aún deben confirmarse los elementos adicionales, el terreno, el diseño de la cimentación y los criterios locales de viento.

El acceso para mantenimiento es un requisito de diseño

Los diseños más débiles de postes inteligentes integrados suelen ser mantenibles solo en teoría. El equipo puede caber dentro del compartimento inferior, pero los técnicos no pueden ver los terminales de forma segura, utilizar equipos de prueba, retirar un controlador o sustituir una fuente de alimentación sin afectar a circuitos no relacionados. Las puertas de acceso deben dimensionarse y posicionarse para la tarea de servicio real, no solo para el montaje inicial. La orientación de la puerta, el método de cierre, la distancia respecto a bordillos o zonas ajardinadas y la exposición al tráfico merecen revisión.

La planificación del mantenimiento debe distinguir entre tareas a nivel del suelo y tareas en altura. Los controladores, la protección de circuitos y las pasarelas de comunicación son más fáciles de gestionar a nivel de base cuando las condiciones ambientales lo permiten. Las luminarias, antenas y sensores instalados en altura pueden requerir una plataforma elevadora o un dispositivo de gestión de carriles. Si una cámara requiere ajustes frecuentes pero está situada por encima de la luminaria, el coste operativo puede ser desproporcionado respecto al valor del dispositivo.

La protección contra la entrada también está relacionada con la mantenibilidad. Una luminaria con clasificación IP67 puede ser adecuada para una exposición exterior exigente, pero el rendimiento del recinto depende de una instalación correcta, sellos intactos, prensaestopas adecuados y un reensamblaje cuidadoso tras el servicio. Para la iluminación LED, las cifras publicadas, como una eficacia luminosa de 140 lm/W y una vida útil del LED de 50.000 horas, son indicadores útiles de selección; sin embargo, los controladores, conectores, sistemas de control y condiciones de campo también determinan la necesidad real de mantenimiento.

Un mejor punto de revisión antes de la adquisición

Antes de liberar un paquete de poste inteligente integrado para su fabricación, los equipos de proyecto se benefician de una revisión coordinada que cubra la elevación del poste, la disposición interna, la interfaz de cimentación, el cuadro de cargas, el diagrama unifilar, la topología de red y el procedimiento de mantenimiento. Aquí es donde los conflictos se hacen visibles: un soporte de antena que afecta a la orientación de la luminaria, un armario sin margen térmico, una puerta de acceso bloqueada por una barrera de seguridad o un dispositivo futuro sin conducto reservado.

Lishida Smart Lighting apoya a contratistas y propietarios de proyectos que trabajan en carreteras, espacios públicos y entornos urbanos complejos, integrando productos de iluminación, controles inteligentes y consideraciones de ingeniería basadas en proyectos en una misma discusión. Para la ejecución a gran escala, el valor reside en resolver las interfaces desde el inicio: los requisitos de salida y control de las luminarias, la construcción del poste, la viabilidad de fabricación y las condiciones que afectan al funcionamiento fiable tras la entrega.

El mejor poste inteligente integrado no es el que alberga el mayor número de dispositivos. Es aquel cuyas funciones, capacidad estructural, distribución eléctrica, ruta de comunicaciones y acceso de servicio siguen siendo comprensibles y gestionables durante todo su ciclo de vida. Confirme esas interfaces antes de la fabricación, y será mucho menos probable que el equipo de instalación herede problemas que ninguna plataforma de software pueda resolver.
