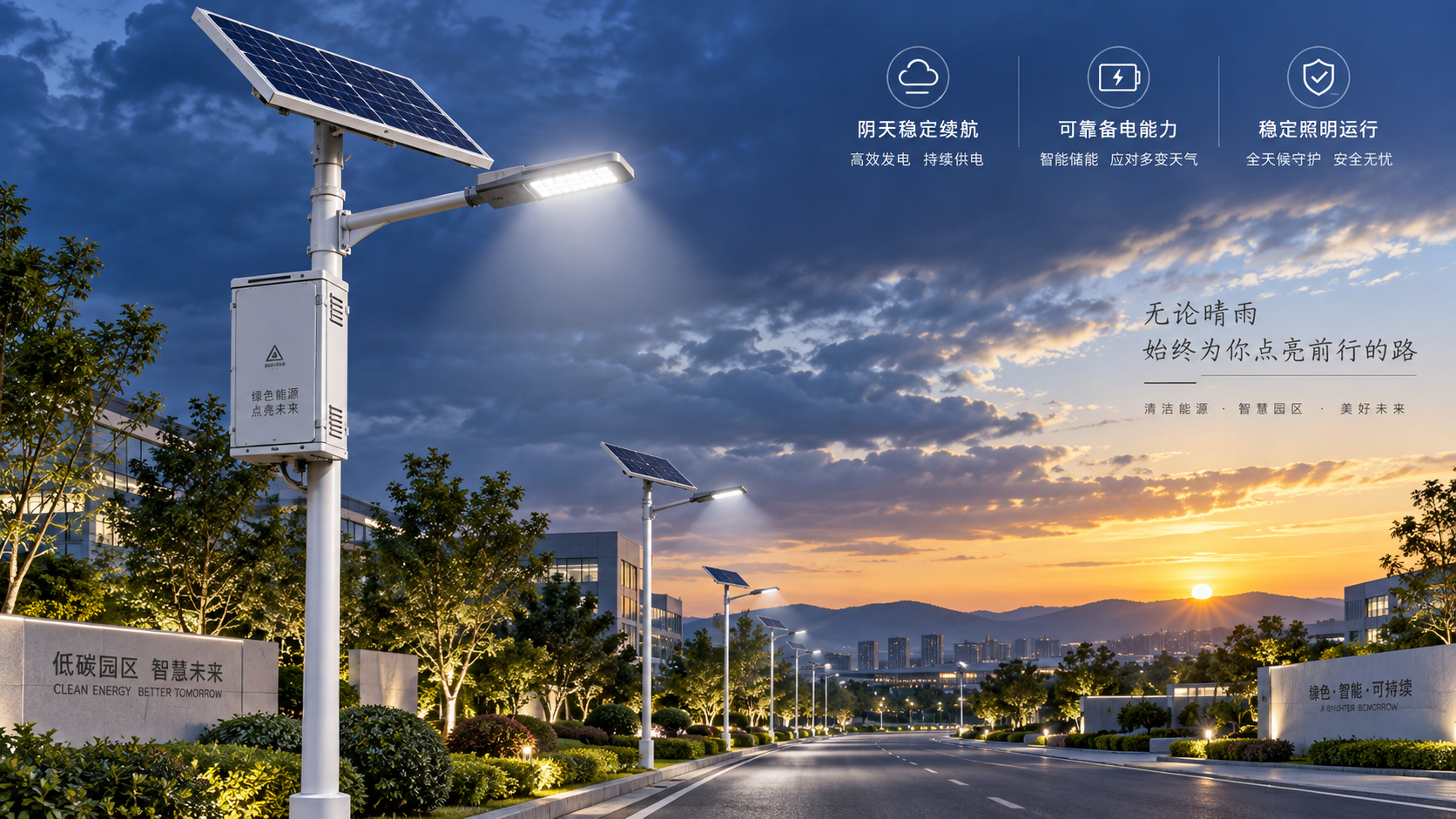

Autonomía del alumbrado público solar SL-004: dimensionamiento de la batería y días de respaldo

Una farola solar puede parecer completamente funcional durante la puesta en servicio y, aun así, no cumplir el requisito de autonomía tras varios días nublados. La causa habitual no es un único componente defectuoso, sino un desajuste entre la carga nocturna, la capacidad útil de la batería, la energía solar disponible durante el periodo más desfavorable previsto y el objetivo de días de respaldo seleccionado.

En el caso deSL-004 Solar Street Lighting, la autonomía debe evaluarse como una cuestión de balance energético, no de potencia del panel. Primero, calcule la energía que se consume realmente cada noche; después, dimensione la energía útil de la batería para la autonomía requerida y, por último, compruebe que el conjunto fotovoltaico pueda reponer esa energía en las condiciones solares locales realistas. Un sistema que solo funciona bajo el supuesto de cielos despejados no ofrece un respaldo fiable.

Empiece por el perfil de funcionamiento, no por la potencia nominal

Las revisiones de calidad suelen comenzar por la potencia nominal de la luminaria LED, pero ese valor por sí solo no es suficiente. La batería debe suministrar la energía consumida durante todo el horario de iluminación programado. Esto incluye las horas a plena potencia, las horas con iluminación atenuada, el consumo en espera del controlador, los dispositivos de comunicación si los hay y las pérdidas en los drivers y la electrónica de gestión de la batería.

Una primera estimación útil es:

Energía de carga nocturna (Wh) = Potencia en cada nivel de funcionamiento (W) × Horas en ese nivel

Por ejemplo, una luminaria programada para funcionar a un nivel de salida al principio de la noche y a un nivel inferior cuando disminuye el tráfico debe calcularse en bloques horarios separados. No utilice la potencia máxima de la lámpara para toda la noche, salvo que la lógica de control real mantenga ese nivel. A la inversa, no dé por válida una atractiva programación de atenuación sobre el papel si no está fijada en las especificaciones del controlador y no puede verificarse durante la inspección.

• Confirme la hora de encendido o el ajuste de activación por luz diurna.
• Registre cada etapa de atenuación, su porcentaje de salida y su duración.
• Incluya, cuando corresponda, el consumo en reposo del controlador, el sensor, el nodo inalámbrico y el driver.
• Compruebe si la duración de las noches de invierno supera la utilizada en los cálculos de diseño.

Una estimación de autonomía basada en una noche de seis horas puede parecer adecuada, pero el mismo sistema puede quedar al límite cuando el periodo real de funcionamiento en invierno es mucho más largo. Esto es especialmente importante en carreteras, cruces, vías de acceso y espacios públicos, donde la falta de iluminación tiene consecuencias directas para la seguridad.

Convierta los días de respaldo en capacidad útil de la batería

Los días de respaldo, también llamados días de autonomía, indican cuánto tiempo puede seguir funcionando el sistema de iluminación cuando la carga solar es insuficiente. No deben confundirse con los días naturales de funcionamiento normal. El requisito debe definirse con claridad: ¿un día de respaldo significa una noche programada completa sin carga útil, o un periodo completo de 24 horas? La primera definición suele ser más práctica para el diseño de iluminación, pero las especificaciones y los procedimientos de ensayo deben utilizar la misma definición.

El cálculo básico es:

Energía útil necesaria de la batería = Energía de carga nocturna × Noches de respaldo requeridas

Ese resultado todavía no corresponde a la capacidad nominal de la batería. En condiciones de campo, normalmente no se puede considerar que el 100 % de la capacidad de una batería sea utilizable. La capacidad de diseño debe tener en cuenta la profundidad de descarga permitida, la eficiencia de conversión, los efectos de la temperatura, la reducción de capacidad durante la vida útil y un margen de ingeniería razonable.

Una fórmula de evaluación más completa es:

Capacidad nominal de la batería (Wh) = Carga nocturna × Noches de respaldo ÷ (descarga permitida × eficiencia del sistema × factor de temperatura × factor de envejecimiento)

Cada factor debe documentarse, en lugar de quedar oculto en una declaración del proveedor. En las baterías de litio, el límite de descarga permitido puede estar controlado por el sistema de gestión de la batería. Los sistemas de plomo-ácido requieren especial precaución, ya que la capacidad útil se ve afectada por la tasa de descarga y la temperatura. Independientemente de la química, la capacidad indicada en la etiqueta de la batería debe comprobarse con su tensión y capacidad en amperios-hora, y compararse con la energía útil declarada para el sistema.

Por qué la capacidad nominal puede generar una falsa sensación de seguridad

Una batería marcada con una capacidad elevada en amperios-hora puede seguir siendo inadecuada si su tensión nominal es baja, su rango de descarga permitido es limitado o su capacidad está especificada en condiciones de ensayo diferentes a las del entorno de instalación. La energía de la batería se expresa en vatios-hora:

Energía de la batería (Wh) = Tensión nominal (V) × Capacidad nominal (Ah)

Esta conversión es solo un punto de partida. La inspección también debe confirmar el rango de tensión de funcionamiento de la batería, el corte por baja tensión, los límites de carga, las condiciones térmicas del gabinete y si el controlador reduce la potencia de iluminación antes del apagado definitivo. La atenuación controlada puede prolongar el funcionamiento durante periodos de mal tiempo, pero debe tratarse como parte del perfil de funcionamiento aprobado, no como una respuesta de emergencia no registrada.

La verificación meteorológica pone a prueba los supuestos de autonomía

La energía solar disponible debe basarse en el periodo de carga previsto menos favorable, no en el promedio anual. Una ubicación puede tener una irradiación anual elevada y, aun así, sufrir nubosidad estacional, bruma, lluvia, acumulación de nieve o días invernales cortos que limiten la carga disponible. Por ello, un sistema de alumbrado público solar que funciona bien en verano puede presentar repetidamente avisos de batería baja en otra estación.

La potencia del panel también depende de factores adicionales a los datos de insolación local. Revise la orientación y el ángulo de inclinación instalados, las sombras cercanas, la acumulación de polvo, los excrementos de aves y cualquier posible obstrucción futura causada por árboles o estructuras adyacentes. Una pequeña sombra que atraviesa parte de un módulo puede reducir la potencia de forma desproporcionada, según la disposición del módulo y la configuración de los diodos de derivación.

El panel debe dimensionarse para reponer la energía consumida la noche anterior durante el periodo solar disponible y, además, recuperarse de estados de carga parcial. Si la secuencia meteorológica prevista incluye varios días con poca carga, la capacidad de recuperación es tan importante como el periodo de respaldo especificado. Un diseño puede superar técnicamente tres noches sin carga y, aun así, tardar demasiado en recuperarse después, con lo que queda poca reserva para el siguiente periodo de mal tiempo.

Separe la verificación de autonomía de la aceptación visual

Las comprobaciones de iluminación nocturna son necesarias, pero no demuestran la autonomía de la batería. Un sistema recién instalado puede iniciar una prueba con la batería completamente cargada y proporcionar una iluminación normal durante una noche, aunque la capacidad del panel o la programación del controlador sean insuficientes. La aceptación de la autonomía debe incluir tanto la revisión de la documentación como la observación del funcionamiento.

Antes de la entrega, revise la ficha técnica de la batería, la potencia nominal del sistema fotovoltaico, los ajustes del controlador, el diagrama de cableado y la base de cálculo de la autonomía declarada. Verifique que las especificaciones de los componentes coincidan con el diseño aprobado, en lugar de basarse en valores genéricos de catálogo. El controlador debe ofrecer ajustes verificables para el control horario, la atenuación, la protección contra baja tensión y la indicación de fallos. Cuando se incluya monitorización remota, los registros de la tensión de la batería, el estado de carga y el modo de funcionamiento pueden ayudar a identificar un déficit energético recurrente antes de que el público informe de un fallo de iluminación.

Las comprobaciones de campo también deben centrarse en la calidad de la instalación. Los terminales flojos, la polaridad invertida, el aislamiento de cables dañado, la entrada de agua y los gabinetes mal sellados pueden reducir la energía disponible o generar riesgos de seguridad. Un grado de protección solo garantiza el rendimiento previsto si las entradas de cable, las juntas, los elementos de fijación y los cierres del gabinete se montan correctamente en el lugar de instalación.

Cuándo se debe revisar el cálculo de la batería

Vuelva a calcular en lugar de limitarse a sustituir componentes cuando cambie alguna condición clave del proyecto. Entre los motivos habituales se incluyen un aumento de la potencia de la luminaria, un funcionamiento nocturno más prolongado, cambios en la lógica de atenuación, una modificación de la separación entre postes que requiera una mayor potencia luminosa, la incorporación de equipos de vigilancia o comunicación, un cambio en la orientación del panel o un nuevo requisito de más noches de respaldo.

La misma disciplina se aplica al comparar equipos solares con alumbrado vial conectado a la red. En ambos casos puede ser necesario contar con una disposición robusta de postes y luminarias, pero no debe suponerse que su arquitectura eléctrica es intercambiable. En proyectos que combinan luminarias convencionales alimentadas por la red con tramos solares, se pueden considerar equipos comoModern Street Lighting｜MSL-XM conforme a su rango de potencia luminosa indicado de 150–250 W, su grado de protección IP67 y sus opciones de poste. Estas características deben evaluarse como parte del conjunto de alumbrado conectado a la red; no determinan la autonomía de la batería solar.

Por tanto, una decisión práctica de aprobación debe responder sin ambigüedades a cuatro preguntas: ¿Cuál es la demanda de energía nocturna? ¿Cuánta energía útil conserva la batería dentro de los límites especificados de descarga y temperatura? ¿Cuántas noches sin carga o con carga baja debe soportar el sistema? ¿Puede el panel instalado reponer la energía consumida en las condiciones meteorológicas límite del proyecto? Cuando estas respuestas se documentan y se verifican con el programa de control real, la autonomía de SL-004 Solar Street Lighting se convierte en un requisito medible del proyecto, en lugar de una afirmación general de capacidad de respaldo.
