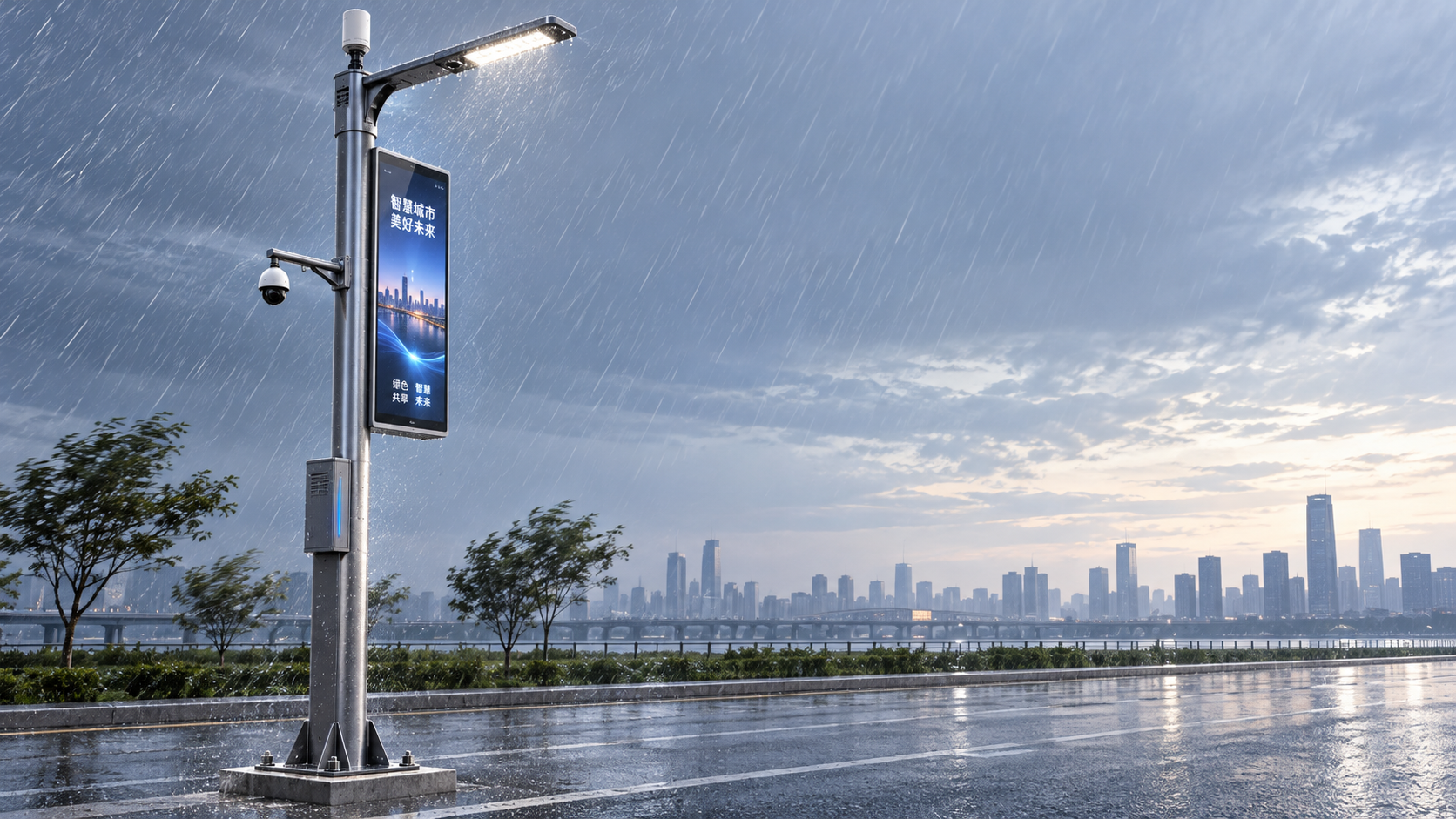

Cómo afecta el equipo añadido a la carga de viento de un poste inteligente multifuncional

Añadir una cámara, una antena, una pantalla o un sensor a una columna inteligente multifuncional aumenta la demanda de viento en función de su área expuesta, forma aerodinámica, altura de montaje y excentricidad, no simplemente de su peso. Un letrero ligero montado en una posición elevada del fuste puede generar un incremento del momento flector en la base mayor que un dispositivo más pesado y compacto instalado a menor altura.

Esto se convierte en un problema práctico cuando se añade equipo después de aprobar el diseño original de la columna. El fuste puede seguir pareciendo adecuado, pero la configuración revisada puede sobrecargar los soportes, aumentar la tensión en los pernos de anclaje o superar la capacidad de la cimentación. La evaluación correcta compara el conjunto instalado completo con las hipótesis estructurales del diseño original, utilizando la norma de carga de viento aplicable y las condiciones del emplazamiento.

Empiece por el límite de equipo aprobado

La altura y el grado del material indicados para una columna no determinan su capacidad para admitir equipo adicional. Incluso un “peso máximo del equipo” publicado es insuficiente si no va acompañado de límites de área expuesta al viento, posiciones de montaje permitidas y las condiciones utilizadas para calcularlos.

Antes de evaluar una incorporación, obtenga los cálculos estructurales originales e identifique qué incluyen: luminarias, brazos, cajas de conexiones, soportes, dispositivos existentes y cualquier capacidad reservada. Compruebe si el área de exposición al viento indicada es el área proyectada real o un área proyectada efectiva que ya incorpora un coeficiente de arrastre. Aplicar ese coeficiente de nuevo supondría contabilizar dos veces los efectos aerodinámicos.

La lista de equipos debe describir el conjunto instalado, no solo el dispositivo principal.

Distinga la fuerza del viento de los momentos que genera

Para una explicación inicial, la fuerza del viento sobre un elemento individual puede expresarse comoF = q × C_f × A, donde q es la presión de viento aplicable, C_fes un coeficiente de fuerza yA es el área proyectada de referencia. Esta es una relación conceptual, no un cálculo completo conforme a la normativa: la exposición, la altura, la topografía, la respuesta a las ráfagas, la direccionalidad y otros factores deben tratarse según lo exija la norma seleccionada.

El momento flector incremental en la base debido a una fuerza horizontal sobre el equipo es aproximadamenteM = F × h, donde h es la altura de la resultante de fuerza sobre la base. En general, bajar el equipo reduce el brazo de palanca y también puede reducir la presión de viento aplicable. Sin embargo, las distancias libres, la visibilidad, el acceso para mantenimiento y el rendimiento del dispositivo pueden limitar esa opción.

La torsión requiere una comprobación aparte. Su magnitud esT = F × e, donde e es la distancia perpendicular entre el eje de la columna y la línea de acción de la fuerza. La longitud del soporte por sí sola no determina la torsión: la dirección del viento y la orientación del equipo determinan la excentricidad efectiva. Un dispositivo descentrado puede generar una torsión considerable con una dirección del viento y poca con otra.

Para la estructura completa, combine las fuerzas del equipo con la acción del viento sobre el fuste, las luminarias, los brazos y otros accesorios. Sume sus efectos de forma coherente para cada dirección de carga. Sumar por separado los valores máximos de flexión y torsión sin comprobar si se producen simultáneamente puede dar lugar a un caso de carga poco realista; comprobar solo una dirección conveniente puede pasar por alto la condición determinante.

La geometría puede ser más importante que la cantidad de dispositivos

Una pantalla digital presenta una amplia superficie sólida, mientras que una antena puede tener un área frontal menor, pero una altura de montaje considerable. Los conjuntos de cámaras pueden incluir carcasas, brazos de soporte, cajas de conexiones y tramos de cable expuestos. Evaluar únicamente las dimensiones nominales del dispositivo subestima el área expuesta al viento del conjunto instalado.

No dé por sentado que existe apantallamiento cuando los dispositivos se solapan en altura. El viento puede incidir de forma oblicua y los equipos situados a barlovento pueden alterar la turbulencia alrededor de los componentes situados a sotavento. Toda reducción por apantallamiento debe estar justificada según el método de diseño aplicable. De lo contrario, utilice una representación conservadora de la configuración expuesta.

También conviene revisar los cambios de orientación. Girar un armario rectangular o inclinar un panel modifica el área proyectada y puede alterar los coeficientes de fuerza. Los paneles pueden estar sometidos a fuerzas de elevación o hacia abajo, además del arrastre horizontal, lo que genera componentes de carga que un modelo sencillo de letrero vertical no contempla.

Los equipos de energía híbrida requieren información de carga adicional

Los paneles solares y los aerogeneradores pequeños requieren más que una asignación general para “equipos inteligentes”. Por ejemplo,Alumbrado público híbrido eólico-solar | SHL-003 ofrece configuraciones con paneles solares de 100W–300W y aerogeneradores de 200W–600W. Esas potencias eléctricas no determinan la demanda estructural de viento. La evaluación requiere las dimensiones del panel seleccionado, su inclinación, la disposición de montaje y las cargas aplicables indicadas por el fabricante del aerogenerador.

Para un aerogenerador, solicite información sobre las cargas en funcionamiento y en posición estacionada o de supervivencia, el empuje, el par y la excitación dinámica. El área barrida del rotor no debe tratarse simplemente como la de un panel sólido. La masa y la ubicación de la batería también deben incluirse en el modelo estructural, tanto si está montada sobre el nivel del suelo como si se instala en otro lugar.

Verifique cómo se transmiten las cargas revisadas a través de la estructura

Superar una comprobación de flexión del fuste no demuestra que el conjunto sea adecuado. El equipo añadido modifica la trayectoria de las cargas y el componente más débil puede ser un soporte, una abertura de acceso, una conexión de base o la cimentación, en lugar de la sección principal de la columna.

• Soportes del equipo: Compruebe la flexión en voladizo, las fuerzas en el grupo de pernos, el deslizamiento de las abrazaderas y la presión de contacto local. El apriete de las abrazaderas no debe dañar un fuste de pared delgada.
• Fuste de la columna: Evalúe la combinación de fuerza axial, flexión, torsión y estabilidad, prestando especial atención a las aberturas, los cambios de sección y los detalles soldados.
• Placa base y conjunto de anclaje: Revise la flexión de la placa, las soldaduras, la tensión y el cortante en los anclajes y los modos de fallo aplicables del anclaje en el hormigón.
• Cimentación y suelo: Vuelva a comprobar el vuelco, el deslizamiento, la capacidad portante, la tracción y la respuesta lateral utilizando la geometría real de la cimentación y las hipótesis geotécnicas.

La deformación puede ser determinante incluso cuando la resistencia sigue siendo aceptable. Las cámaras pueden perder estabilidad de imagen, las antenas direccionales pueden desviarse de sus tolerancias de alineación y las pantallas pueden experimentar movimientos excesivos. Establezca límites de movimiento funcionales junto con los criterios de servicio estructural, en lugar de suponer que una columna que cumple los requisitos de resistencia será adecuada para todos los dispositivos.

La masa añadida y los cambios de rigidez o forma aerodinámica también pueden modificar las frecuencias naturales y la respuesta a las vibraciones. Las columnas esbeltas, los soportes largos, los equipos giratorios o los detalles sensibles a la fatiga pueden requerir una evaluación dinámica. Un cálculo estático del viento por sí solo no demuestra un comportamiento aceptable frente a la fatiga.

Utilice una base normativa coherente

La norma aplicable depende de la ubicación del proyecto, la clasificación de la estructura y los requisitos contractuales. ASCE/SEI 7 y EN 1991-1-4 son ejemplos de normas para las acciones del viento; EN 40 puede ser pertinente para columnas de alumbrado incluidas en su ámbito de aplicación. El diseñador responsable debe confirmar si la configuración multifuncional propuesta está dentro del ámbito de la norma de producto o estructural seleccionada.

Los valores de velocidad del viento de distintas normas no son directamente intercambiables. Pueden diferir la duración del promedio, la altura de referencia, las hipótesis de terreno, los criterios de fiabilidad y los factores de carga. Por lo tanto, una declaración del proveedor sobre la “resistencia al viento” debe indicar la base de cálculo, no solo un valor de velocidad.

Mantenga la coherencia entre las acciones del viento, los cálculos de resistencia y las combinaciones de carga. Aplique las disposiciones o anexos nacionales pertinentes y compruebe si se deben tener en cuenta la acumulación de hielo u otras acciones ambientales. Cuando exista riesgo de formación de hielo, tanto la masa adicional como el aumento de las dimensiones expuestas al viento pueden afectar al resultado.

Resuelva los cambios de configuración antes de fabricar

1. Defina la disposición del equipo. Registre los modelos de los dispositivos, sus dimensiones, orientaciones, alturas de montaje, excentricidades y detalles de conexión en un plano coordinado.
2. Vuelva a calcular los casos determinantes. Compare las cargas revisadas con el diseño original utilizando las mismas condiciones del emplazamiento y una base normativa coherente.
3. Modifique la disposición cuando sea necesario. Considere posiciones de montaje más bajas, soportes más cortos, carcasas expuestas más pequeñas u orientaciones distintas antes de aumentar las dimensiones estructurales.
4. Apruebe la trayectoria completa de las cargas. Emita cálculos y planos revisados que abarquen los accesorios, el fuste, la conexión de base y la cimentación, no solo una declaración sobre la capacidad para admitir equipos.

Para futuras mejoras, defina los límites de equipo permitidos por zona de montaje, área proyectada, excentricidad y masa, en lugar de dejar una “capacidad futura” sin especificar. Toda sustitución que exceda esos límites debe activar una revisión estructural antes de la instalación. Esto establece un límite de aceptación práctico para futuras incorporaciones sin dar a entender que todos los dispositivos dentro de un límite de peso son seguros.
