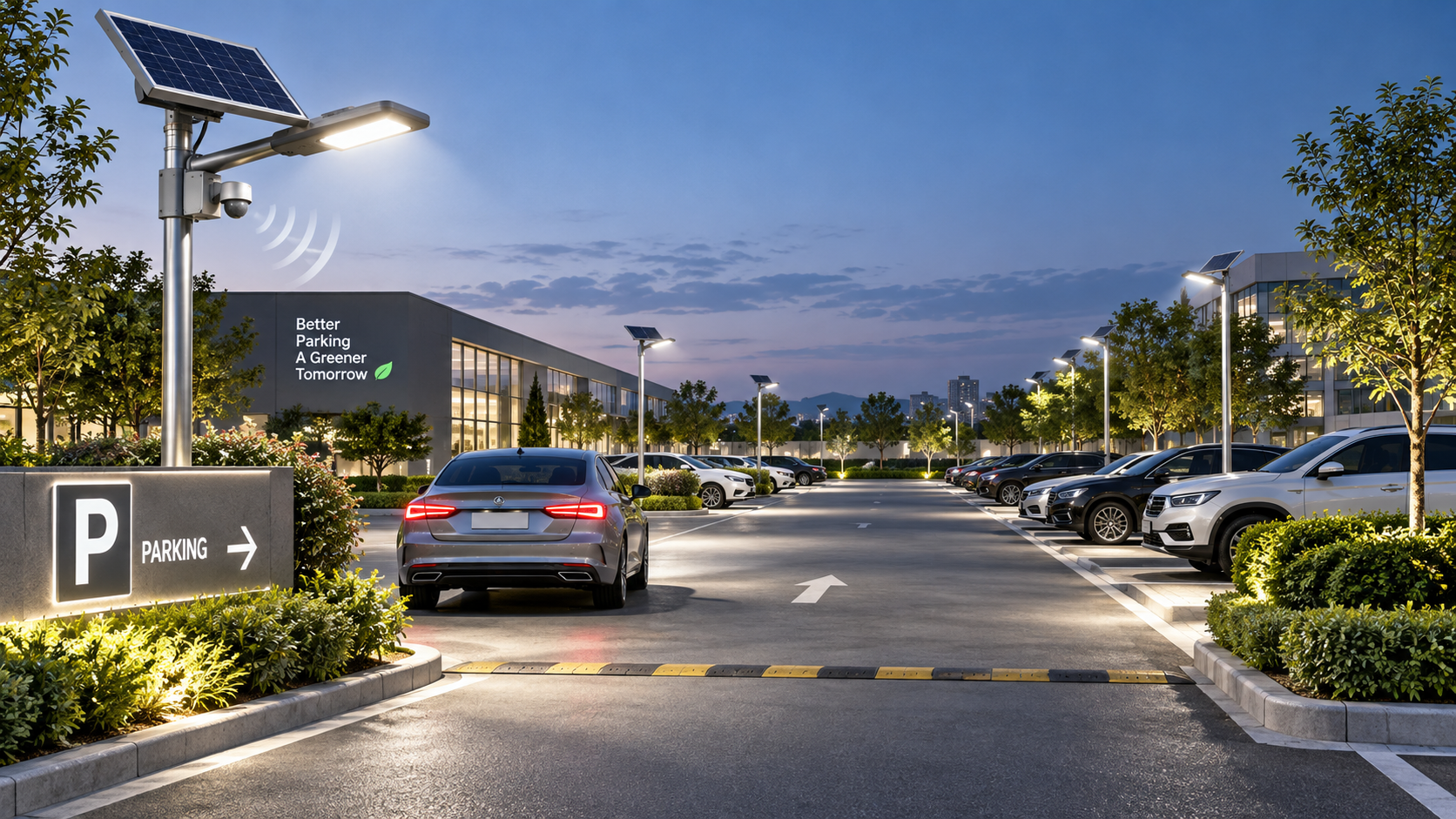

Ajuste de la cobertura del sensor de movimiento en luminarias solares para estacionamientos

Un conductor gira hacia un pasillo de estacionamiento, pero las luces solo aumentan su intensidad después de que el vehículo pasa las primeras plazas. En otra zona, los peatones que salen de entre los vehículos estacionados permanecen con poca iluminación. Estos problemas suelen deberse a que las zonas de detección no coinciden con las áreas necesarias, y no a una potencia insuficiente de las luminarias. Ajuste la cobertura en función de las rutas de acceso reales y, a continuación, compruebe que las luces se activan antes de que las personas o los vehículos entren en las zonas que necesitan más iluminación.

Para una luminaria solar de estacionamiento con sensor de movimiento, comience por consultar los límites de montaje y el patrón de detección indicados por el fabricante. Ajuste la orientación y el rango de detección antes de aumentar la sensibilidad; después, configure el tiempo de permanencia a plena intensidad y el nivel de espera. El rango máximo rara vez es el ajuste óptimo: puede captar el tráfico que pasa, consumir la energía almacenada y, aun así, no detectar el movimiento detrás de los vehículos estacionados.

Separe la zona de detección del área iluminada

El área que ilumina una luminaria y la que detecta su sensor no son necesariamente la misma. Una distribución amplia de la luz puede cubrir varias plazas de estacionamiento, mientras que el sensor supervisa una zona de acceso más estrecha. A la inversa, un sensor puede detectar movimiento más allá del alcance útil de la luz y activarse sin aportar un beneficio significativo.

Marque estos tres elementos en un sencillo croquis del lugar:

• Áreas que requieren iluminación: pasillos de estacionamiento, cruces peatonales, entradas y rutas hacia los edificios.
• Rutas de acceso: por dónde giran los vehículos al entrar y de dónde salen las personas entre los vehículos estacionados.
• Zonas de detección no deseadas: vías adyacentes, vegetación en movimiento y actividad fuera de la propiedad.

Sitúe el límite de activación previsto lo suficientemente por delante del área que requiere iluminación para que la luz responda antes de que alguien llegue. Base esta distancia en la velocidad de aproximación observada y el tiempo de respuesta real, no en la distancia máxima de detección anunciada. No entre en carriles con tráfico activo para realizar mediciones; organice pruebas controladas cuando sea necesario.

Compruebe qué sensor está instalado realmente

Los ajustes denominados «distancia» o «sensibilidad» no funcionan igual en todos los productos. Confirme la tecnología del sensor, el diagrama de cobertura, la altura de montaje admitida y el método de ajuste en la documentación de la luminaria. Un porcentaje configurado con el mando a distancia puede indicar una sensibilidad relativa, no una distancia medida.

Los sensores infrarrojos pasivos (PIR) responden a los cambios de energía infrarroja en las zonas de detección. A menudo detectan mejor el movimiento que cruza dichas zonas que el que se dirige directamente hacia el sensor. Los vehículos estacionados pueden bloquear la detección de los peatones, y el rendimiento puede variar según la ropa, la temperatura ambiental y las condiciones meteorológicas.

Los sensores de microondas o radar detectan movimiento mediante señales de radio; su comportamiento depende del diseño y del procesamiento. Algunas instalaciones pueden detectar actividad más allá del límite previsto o a través de ciertos materiales no metálicos. No dé por sentado que todos los sensores de radar pueden detectar de forma fiable a personas detrás de vehículos; compruebe el dispositivo específico en el lugar de instalación.

Compruebe también las condiciones de funcionamiento. Un umbral de luz diurna, un horario, un modo de protección de la batería o un ajuste del controlador pueden impedir que la luz aumente su intensidad aunque se detecte movimiento. Cuando esté disponible, utilice el modo de prueba del fabricante en lugar de diagnosticar la cobertura mientras otra función de control está limitando la salida.

Ajuste la cobertura física antes que la configuración electrónica

Mantenga la altura de montaje dentro de los límites del sensor

Elevar un sensor modifica su patrón de detección a nivel del suelo; no se limita a ampliar el rango útil. Una posición de montaje fuera de los límites especificados puede provocar una detección débil o una forma de cobertura inadecuada. En las luminarias solares integradas, cambiar el ángulo de montaje también puede afectar a la distribución de la luz o a la exposición del panel.

Deje los cambios en la altura de los postes, las modificaciones de los soportes y los trabajos en altura en manos de instaladores cualificados. Los operadores deben centrarse en los controles accesibles y en los ajustes documentados. No afloje una luminaria ni gire todo el conjunto únicamente para reorientar su sensor, salvo que ese ajuste esté expresamente previsto.

Oriente el sensor hacia la ruta, no hacia la zona de fondo con más actividad

Si se puede orientar el sensor de forma independiente, dirija la cobertura hacia la entrada o la ruta peatonal que necesite una activación anticipada. En los dispositivos PIR, pruebe tanto una ruta que cruce el patrón de detección como otra que se acerque directamente al sensor. Evite apuntarlo innecesariamente hacia el tráfico público o la vegetación en movimiento.

Un sensor situado sobre un pasillo abierto puede detectar vehículos de forma fiable, pero no detectar a una persona entre vehículos estacionados altos. Aumentar la sensibilidad no elimina esa obstrucción. Para cubrir la ruta peatonal, quizá sea necesario cambiar la posición del sensor, añadir otra luminaria o mantener un nivel de iluminación adecuado.

Ajuste un parámetro cada vez

1. Registre la configuración actual. Anote el rango, la sensibilidad, la salida en espera, el tiempo de permanencia y el modo de funcionamiento. Asegúrese de poder restablecer la configuración original.
2. Comience con un ajuste de detección moderado. Siga las recomendaciones de puesta en servicio del fabricante, si las proporciona. Cambie un solo parámetro antes de repetir una prueba.
3. Pruebe las rutas de acceso importantes. Camine desde las entradas de los edificios, entre los vehículos estacionados y por los cruces de pasillos. Pruebe por separado las rutas de acceso de vehículos en condiciones controladas.
4. Identifique el primer punto de activación fiable. Observe cuándo empieza a aumentar la intensidad de la luz, no solo si se activa en algún punto de la ruta. Repita cada prueba de acceso después de que el sensor se reinicie.
5. Pruebe fuera del límite previsto. Compruebe si el tráfico adyacente u otros movimientos irrelevantes provocan la activación. Si está disponible, reduzca el rango, modifique la orientación dentro de los ajustes admitidos o utilice los controles de zona aprobados.
6. Configure el tiempo de permanencia. Deje tiempo suficiente para estacionar, salir del vehículo, recoger pertenencias y llegar a la siguiente zona con iluminación adecuada. Compruebe si el movimiento continuo reinicia el temporizador.

Una prueba satisfactoria con un vehículo no demuestra que la cobertura peatonal sea adecuada. Un automóvil en movimiento y una persona son objetivos distintos, y una persona que permanece quieta quizá no mantenga una luz controlada por movimiento a plena intensidad. Incluya pausas que reproduzcan situaciones de uso habituales, como cargar un vehículo o esperar en un cruce.

Interprete el síntoma antes de aumentar la sensibilidad

Adapte las decisiones de cobertura al presupuesto energético solar

Las activaciones frecuentes y los tiempos de permanencia prolongados aumentan la demanda energética. Antes de reducir la cobertura de detección necesaria para ahorrar energía, compruebe el sombreado y la limpieza del panel, las condiciones de carga y el estado de la batería, siguiendo los procedimientos del fabricante. Una atenuación inesperada puede deberse a la gestión de la energía y no a un fallo del sensor.

En los pasillos muy transitados, la salida puede permanecer aumentada durante mucho tiempo, lo que reduce el ahorro que aporta el control por movimiento. Los puntos de cruce peatonal también pueden necesitar una iluminación de base suficiente, independientemente de la detección. Cuando los requisitos de iluminación aplicables exijan mantener un nivel de iluminación, el refuerzo por movimiento debe complementar ese nivel, no sustituirlo.

Algunas rutas paisajísticas cercanas pueden ser más adecuadas para un diseño de iluminación independiente conectado a la red eléctrica. Por ejemplo, LED Garden&Lawn Lighting | GLL-WJ está especificada para jardines, parques y espacios paisajísticos comerciales, con una entrada de AC220V±20% y una potencia nominal de 30–50 W. No se presenta como una luminaria solar con sensor de movimiento; para determinar si es adecuada para un sendero de conexión se necesitaría una evaluación independiente de la disposición.

Verifique el funcionamiento con vehículos estacionados y registre los resultados

Una prueba en un estacionamiento vacío puede ocultar deficiencias de cobertura. Repita las pruebas en las rutas de acceso críticas con vehículos representativos estacionados, especialmente cerca de las salidas peatonales y los cruces. Si la detección PIR se vuelve irregular con temperaturas más altas, vuelva a comprobarla en esas condiciones y repita la prueba después de cambios en la jardinería, la disposición del estacionamiento o la orientación de las luminarias.

Registre los ajustes de cada luminaria, las rutas probadas, los puntos de activación y las zonas ciegas restantes. Si para lograr una detección fiable es necesario ampliar la cobertura hasta el tráfico público, o si los vehículos estacionados ocultan sistemáticamente a los peatones, deje de aumentar la sensibilidad. Esto indica un problema de diseño de la cobertura que requiere otra posición de detección u otro enfoque de iluminación, no un ajuste más alto.
